135-0054-1271

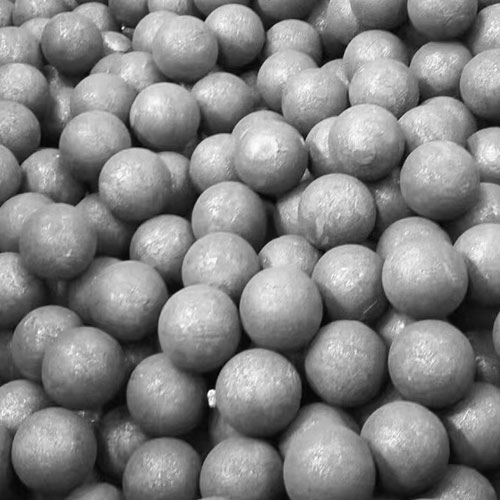

低鉻球在干法粉磨系統(tǒng)中具備一定適用性，但需結(jié)合工況特點(diǎn)進(jìn)行綜合評(píng)估。其核心優(yōu)勢(shì)在于性?xún)r(jià)比與耐磨性平衡，鉻含量1%-3%的低鉻球通過(guò)三段式熱處理(淬火+回火)可實(shí)現(xiàn)表面硬度HRC≥45、心部硬度HRC45-50，沖擊韌性≥3.5J/cm2，碎球率低于0.5%。在水泥工業(yè)干法生料粉磨中，低鉻球磨耗可控制在130g/噸以下，單耗優(yōu)勢(shì)顯著，例如某水泥廠(chǎng)應(yīng)用后鋼球單耗從2.27kg/t降至1.65kg/t，降幅達(dá)27%，且能滿(mǎn)足烘干兼粉磨系統(tǒng)中物料一面被粉碎、一面被干燥的工藝需求。
其局限性主要體現(xiàn)在對(duì)工況的敏感性：干法系統(tǒng)物料水分低(通常<1%)，低鉻球內(nèi)部組織粗大、韌性不足的缺陷被弱化，但在處理高硬度物料時(shí)，大球徑(如Φ120mm)磨損速度呈曲線(xiàn)加速趨勢(shì)，需通過(guò)“減少大球一次性充填量、增加每日添加量”的配比優(yōu)化策略維持磨機(jī)內(nèi)球徑梯度。此外，低鉻球在澆帽口處易出現(xiàn)組織偏析，導(dǎo)致使用500小時(shí)后約30%的球出現(xiàn)帽口磨損凹陷，需通過(guò)改進(jìn)鑄造工藝(如添加0.2%釔基稀土變質(zhì)處理)提升材質(zhì)均勻性。
從經(jīng)濟(jì)性看，低鉻球價(jià)格約為高鉻球的40%(2023年平均售價(jià)5500元/噸 vs 高鉻球12000-15000元/噸)，在干法系統(tǒng)這種中低沖擊工況下，其耐磨性是普碳鋼球的7-8倍，綜合成本優(yōu)勢(shì)突出，尤其適合水泥、電力等對(duì)成本控制嚴(yán)格的行業(yè)。
在線(xiàn)客服
