91资源在线视频I欧美精品videos性欧美I一本色道久久综合无码人妻88I日日免费I婷婷丁香花五月天I白袜tk男生一视频丨vk挠脚心I亚洲精品av在线观看I亚洲无码nvI亚洲人成网站精品片在线观看I青青操在线免费视频I日韩无码一二三区I天天日天天湿I人妻制服丝袜中文字幕I国产综合久久7777

　　鋼球表面質量對磨礦介質消耗具有顯著影響，其核心機制在于表面硬度、致密性及微觀結構的綜合作用。表面硬度是關鍵指標，硬度不足的鋼球在沖擊礦石時易發生塑性變形，導致球體表面凹陷、剝落，形成不規則磨損面。這種磨損會加速鋼球直徑縮減，迫使企業頻繁補加新球以維持充填率，直接推高介質消耗。例如，當鋼球表面硬度低于HRC55時，在磨削高硬度礦石時，其磨損速率可達表面硬度HRC60鋼球的1.8倍。

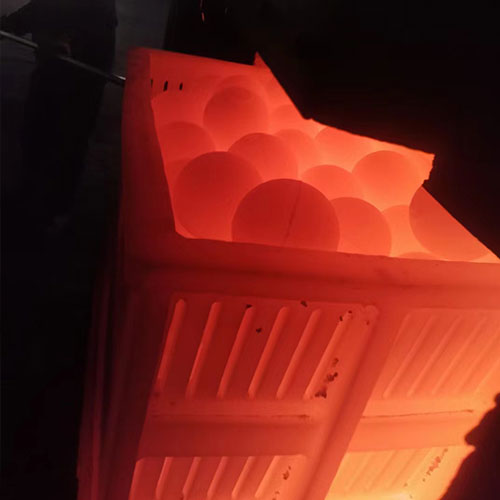

　　表面致密性同樣影響耐磨性。鑄造鋼球因工藝限制，內部易存在氣孔、縮松等缺陷，導致表面組織疏松。在磨礦過程中，這些缺陷部位成為應力集中點，加速裂紋擴展，引發局部剝落。而鍛軋鋼球通過高溫鍛造使金屬晶粒細化，表面組織致密，耐磨性顯著提升。試驗數據顯示，在相同工況下，鍛軋鋼球的噸礦介質消耗比鑄造鋼球低22%-30%。

　　微觀結構對磨損機制的影響亦不可忽視。馬氏體鋼球因高硬度、高韌性特性，在沖擊載荷下不易產生脆性斷裂，其表面磨損以磨粒磨損為主，磨損速率穩定。而奧氏體鋼球雖韌性優異，但硬度偏低，易發生黏著磨損，導致球體表面粘連礦石顆粒，形成“磨球-礦石”復合磨損層，加速介質消耗。

　　此外，表面質量還通過影響磨礦效率間接作用于介質消耗。表面質量優異的鋼球能更有效地傳遞沖擊能量，提升礦石破碎效率，減少過磨現象。當鋼球表面粗糙度Ra≤3.2μm時，磨礦產品中-0.074mm粒級含量可提高5%-8%，意味著單位產量下所需鋼球數量減少，從而降低介質消耗。
