91资源在线视频I欧美精品videos性欧美I一本色道久久综合无码人妻88I日日免费I婷婷丁香花五月天I白袜tk男生一视频丨vk挠脚心I亚洲精品av在线观看I亚洲无码nvI亚洲人成网站精品片在线观看I青青操在线免费视频I日韩无码一二三区I天天日天天湿I人妻制服丝袜中文字幕I国产综合久久7777

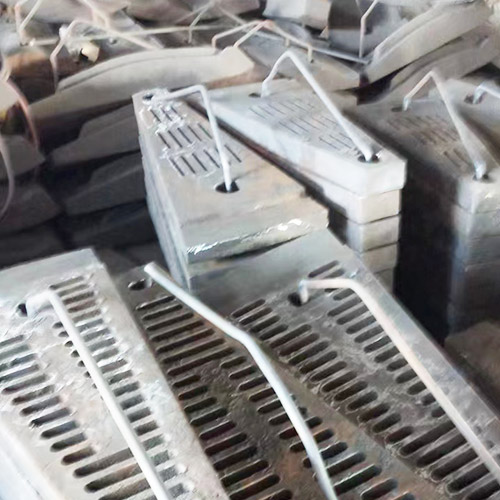

　　高錳鋼襯板在大型礦用球磨機中的應用需結合其特性與工況條件綜合評估。作為傳統耐磨材料，高錳鋼襯板通過加工硬化效應(表面硬度從HRC20-25提升至HRC40以上)可適應中等沖擊工況，但在大型礦用球磨機中存在顯著局限性。

　　大型礦用球磨機直徑通常超過5米，筒體轉速較低，研磨介質(鋼球)直徑大、沖擊能量高。此類工況下，高錳鋼襯板雖能通過加工硬化提升表面硬度，但其屈服強度較低的特性導致塑性變形風險顯著增加。德興銅礦直徑10.37米×5.19米半自磨機的應用案例顯示，超高錳鋼(Mn17Cr2)襯板使用一個月后即出現嚴重變形，螺栓無法拆卸，需切割螺栓才能完成更換。這表明高錳鋼襯板在大型設備中難以承受持續高強度沖擊，易引發襯板凸起、螺栓斷裂等問題，進而影響設備運行穩定性。

　　從材料性能對比看，高鉻鑄鐵襯板在耐磨性上較傳統高錳鋼提升2倍以上，且抗高溫、抗腐蝕性能更優，已成為大型礦用球磨機粗料倉的主流選擇。而高錳鋼襯板因成本優勢，仍適用于沖擊能量較低的中型設備或細磨倉。若需在大型礦用球磨機中應用高錳鋼襯板，需通過優化成分設計(如添加鉻元素)或改進熱處理工藝(如水韌處理+時效強化)提升其抗變形能力，但此類改進可能增加工藝復雜性與成本。
